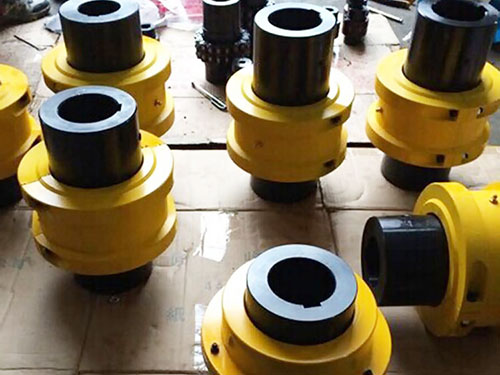

江蘇JS型罩殼徑向安裝型聯軸器

JS型罩殼徑向安裝型聯軸器是一種結構的金屬彈性聯軸器。它靠蛇形彈簧片來傳遞扭矩。

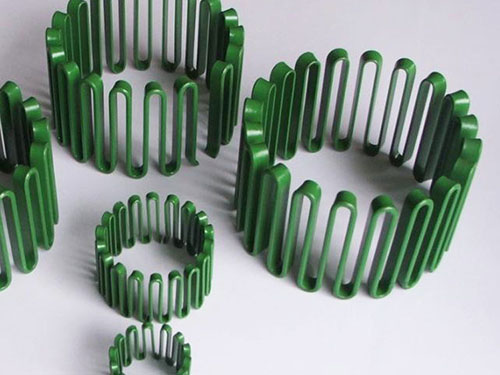

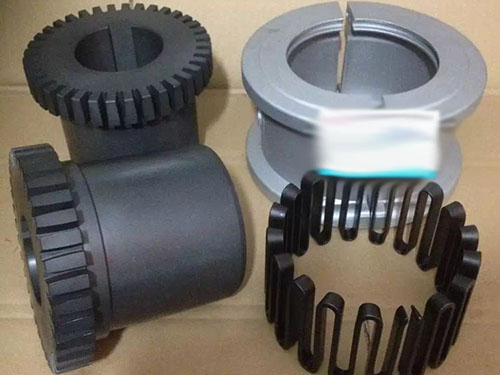

JS型罩殼徑向安裝型聯軸器以蛇形彈簧片軸向嵌入兩半聯軸器的齒槽內，來實現原動機與工作機的聯接，由于簧片的性能，從而很大程度上避免了原動機與工作機的共振現象，使用壽命遠高于非金屬彈性元件聯軸器；簧片所接觸的齒面為弧形，接觸面的大小隨傳遞扭矩的大小而變化，因而它能承受   大的載荷變動量，經測定其短時超載能力為額定扭矩的2～3倍，傳動效率達99.5％，運行   ；且蛇形彈簧聯軸器的結構簡單，裝拆方便，允許有較大的安裝偏差，適用于沖擊式的碎煤機、蛇形彈簧聯軸器碎石機、曲柄往復運動、礦山、重型機械、減速機等。

JS型罩殼徑向安裝型聯軸器傳動特性與優點：

1、JS型罩殼徑向安裝型聯軸器結構簡單，裝拆方便　整機零件少，體積小，重量輕，被設計成梯形截面的彈簧片與梯形齒槽的吻合尤為方便，緊密，從而使裝拆，維護比一般聯軸器簡便。

2、承受變動載荷范圍大，起動   ，兩個半聯軸器與簧片接觸的齒面是弧形的，當傳遞扭矩增大時，彈簧片將沿齒弧面變形，使兩個半聯軸器作用在簧片上的力點靠近?；善c齒面的接觸點即力矩的變化，是隨著傳遞扭矩的大小而變化的，它的傳動特性是變剛度的。因而它具有比一般彈性聯軸器能承受   大的載荷變動量。傳動力使簧片沿齒弧變形時所產生的緩沖作用，尤其在機器起動時或沖擊載荷時，于   程度上有保護配套機件的   性。

3、允許有較大的安裝偏差　由于彈簧片與齒弧面是點接觸的，所以使聯軸器能獲得較大的撓性。它能被安裝在同時有徑向，角向，軸向的偏差情況下正常工作。

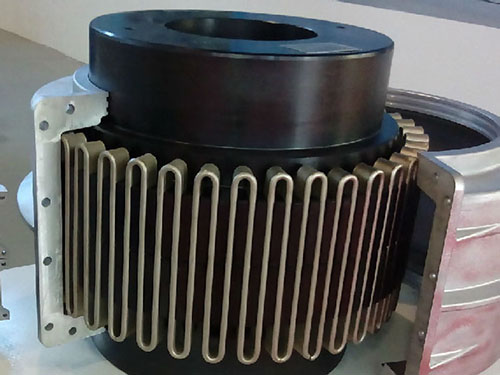

4、噪聲低，潤滑好　鋁合金罩殼以保護彈簧避免運轉時向外甩出，且殼體內儲滿黃油，不僅使潤滑良好，而且使簧片嚙合時的噪聲被黃油阻尼吸收而。

5、減振性好，使用壽命長，聯軸器以蛇形彈簧片軸向嵌入兩半36％以上。梯形截面的蛇形彈簧片采用   彈簧鋼，經嚴格的熱處理，并加工而成，具有良好的機械性能，從而使聯軸器的使用壽命遠比非金屬彈性元件聯軸器（如彈性套柱銷，尼龍棒銷聯軸器）大為增長。

6、傳動，運行，聯軸器的傳動效率，經測定達99.47％，其短時超載能力為額定扭矩的兩倍，運行   。
